金型安定性用のブロンズグラファイトガイドブッシング

青銅グラファイトガイドブッシングは、外部潤滑なしで安定した動きを支えるために型や機械システムで使用される耐久性のあるガイド要素です。その構造は青銅強度とグラファイト潤滑点を統合しており、連続運転中の滑らかな接触性能を実現します。この設計により、誘導精度が向上し、機械的抵抗を低減し、高負荷かつ長時間の稼働サイクルを持つ要求の高い工業環境での信頼性の高い機能を確保します。

一定の潤滑剤再生効果:連続運転中に潤滑を更新
衝撃荷重耐性性能:突然の機械的衝撃を効果的に吸収します
安定次元保持能力:応力下でも幾何学を変化させない
低メンテナンスの運用要件頻繁なメンテナンスの必要性を減らします

はじめに

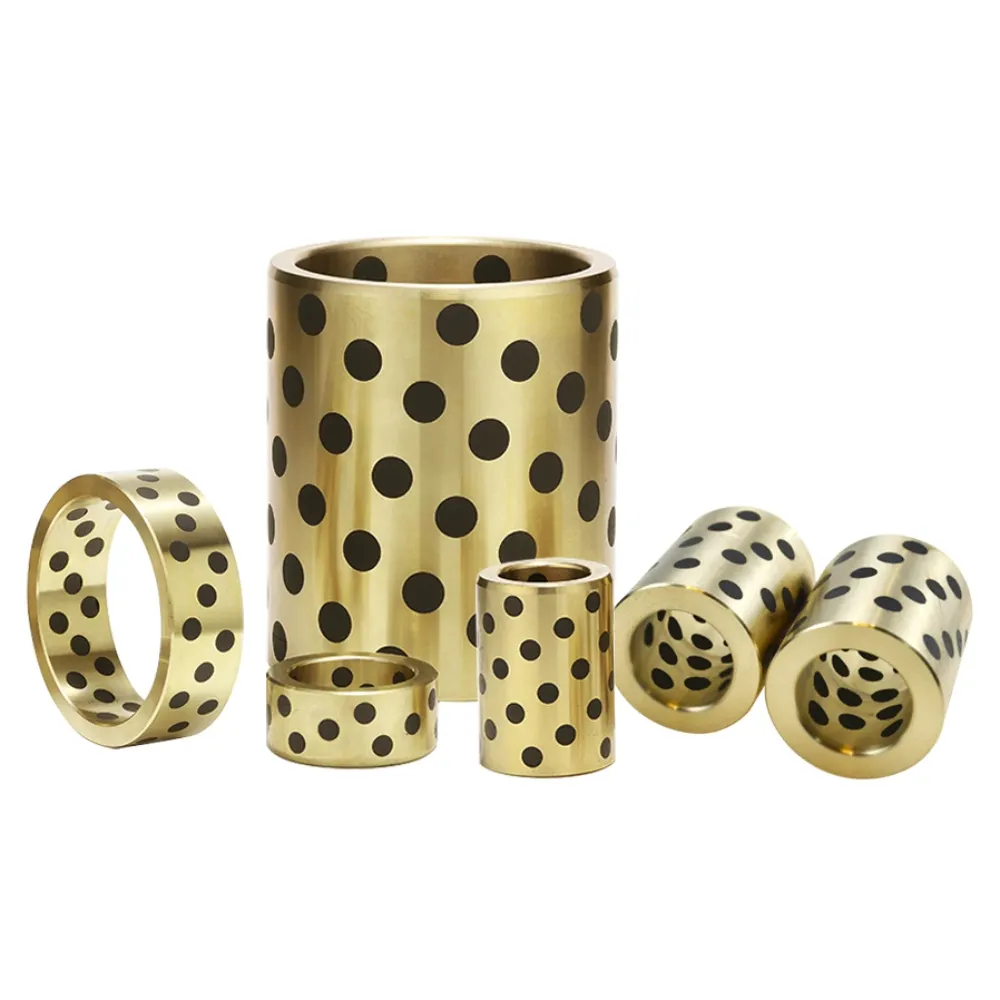

ブロンズグラファイトガイドブッシングは、金型、ダイ、産業機械の誘導システム用に設計された精密な自己潤滑部品です。高強度の青銅素材と埋め込まれたグラファイトプラグで製造されており、運転中に連続的な内部潤滑を提供します。この構造により、ガイドピラーとブッシング間の滑らかなスライドが確保されつつ、長期作業条件下でも正確なアライメントと安定した性能を維持します。

ブッシングは高度な鋳造、機械加工、精密仕上げ工程で製造され、優れた機械強度と寸法精度を実現しています。グラファイトインサートは固体潤滑剤として働き、動作中に徐々に潤滑を放出して摩擦を減らし、金属の直接接触を防ぎます。これにより摩耗を最小限に抑え、詰まりを防ぎ、高負荷かつ連続生産環境下でも安定した性能を維持することができます。

青銅グラファイトガイドブッシングは、射出成形、プレス金型、ダイカストシステム、さまざまな産業用オートメーション機器で広く使用されています。特に外部潤滑が困難な場合やメンテナンスのアクセスが限られている用途に適しています。MISUMI、HASCO、DME、DIN、ISOなどの国際規格に対応し、図面や特定の要件に応じてカスタマイズ可能で、高性能でメンテナンス不要のガイド用途に信頼性のあるソリューションとなっています。

仕様

アイテム	概要
製品名	青銅グラファイトガイドブッシング
素材	CuSn8 / CuAl10Ni5Fe4 ブロンズ
潤滑タイプ	固体グラファイトプラグ自己潤滑
構造タイプ	ストレート/フランジ付き/ショルダー
硬度	HB 70–120(合金の種類によります)
表面仕上げ	グラファイトインサートで精密加工
稼働状況	ドライランニングで、外部潤滑は不要です
積載能力	高負荷かつ連続運転に適しています
カスタムサイズ	図面に基づいて入手可能

あなたのニーズに合わせた3つの主要なカスタマイズ要素

さまざまな要件に合わせてカスタマイズ方法を組み合わせること。

サイズカスタマイズ

標準サイズは在庫で入手可能で、非標準サイズはご要望に合わせてカスタマイズ可能です。

マテリアルカスタマイズ

私たちは無料の材料選択アドバイスを提供しており、金型部品に最適な材料を選ぶお手伝いをします。

型の組み合わせカスタマイズ

パンチングピンと型は一歩でマッチング・成形されるため、型交換コストを節約できます。

精密製造、卓越した品質

自己潤滑効率の向上

グラファイトインサートは運動中に潤滑剤を継続的に放出し、安定した潤滑膜形成を確保し、外部オイル供給システムへの依存を減らします。

高い構造荷重安定性

青銅マトリックスは強力な機械的支持を提供し、工業用途における高い放射状圧力や繰り返し衝撃条件下でも信頼性の高い性能を実現します。

摩擦変動減少

均一な潤滑剤分布により、抵抗の急激な変化を最小限に抑え、スムーズな誘導動作を確保し、連続運転サイクル中の動作一貫性を向上させます。

表面保護の強化

内部潤滑層は金属の直接接触を防ぎ、表面損傷を効果的に減らし、長期使用において寸法精度を維持します。

洗練されたサービス、短縮された納品時間

設計レビューから納品まで、プロセス全体を通じて専任の一対一フォローアップを提供しています。

コンサルテーション→図面の提供→設計レビューと見積もり、注文処理→→品質検査→適時納品→アフターサービスのフォローアップ

お問い合わせ

私たちの利点

25年以上のエンジニアリング経験を活かし、カスタマイズされた金型設計や精密加工から本格的な生産まで、堅牢な品質保証システムと積極的な顧客サービスに支えられ、包括的なサービスを提供しています。ISO9001、ISO14001、IATF 16949の認証を受けており、品質、革新、顧客満足の卓越性を常に追求しています。
