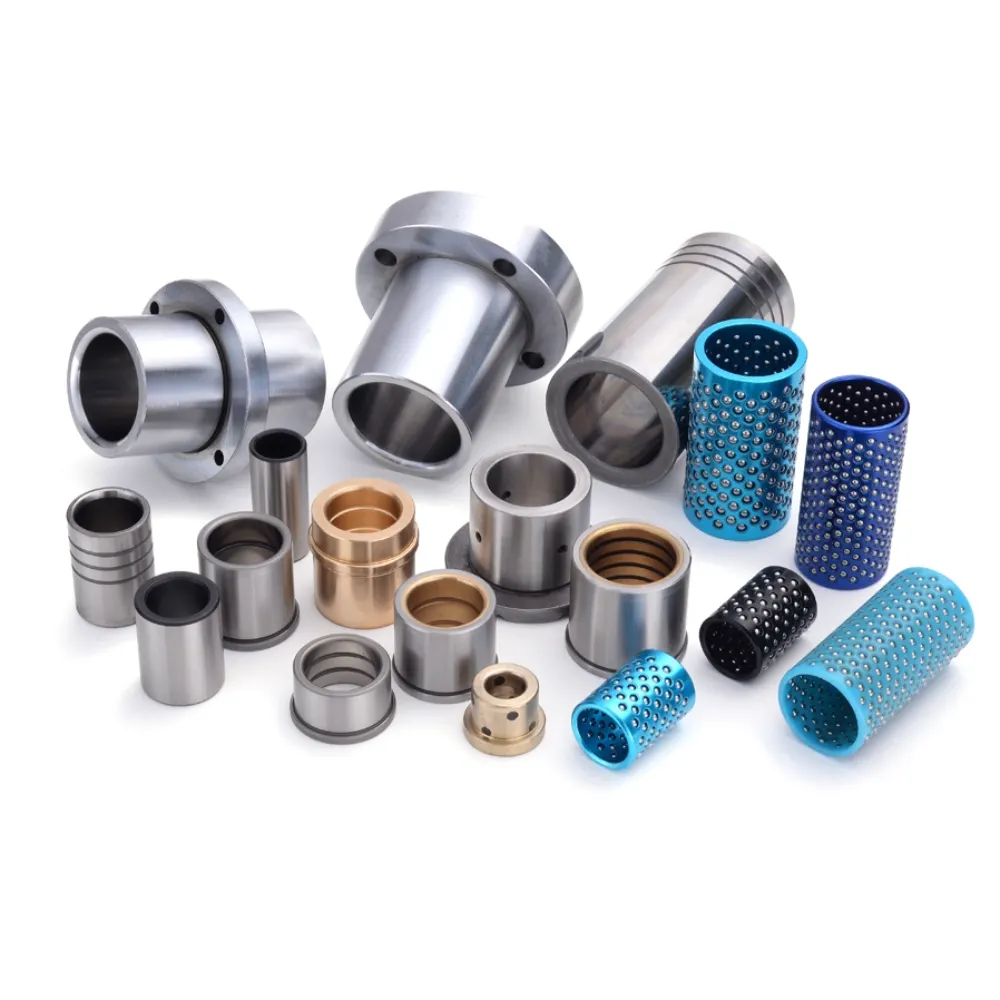

インナーガイドブッシング
インナーガイドブッシングは、可動部品の正確な内部整列をサポートするために金型アセンブリ内に設置されるガイド要素です。ガイドピラーと構造部品間の制御された動きを確保し、繰り返しの生産サイクルでも一貫した動作を維持するのに役立ちます。安定した構造と正確な加工により、信頼性の高い金型性能と工業用途での製造一貫性の向上に貢献します。
- 最適化された接触ストレス低減:運転中の圧力濃度を下げます
- 安定ガイドパス精度:一貫した方向性の運動アライメントを保証します
- 強化された部品フィットの整合性:繰り返し可能な組立精度を向上させる
- 内部摩擦抵抗の減少:より滑らかな機械的運動サイクルをサポートします
製品説明
紹介
インナーガイドブッシングは、ガイドピラーと金型構造物間の正確な位置合わせと滑らかな相棒移動を確保するために金型システム内部で使用される精密な部品です。繰り返しの開閉サイクル中も安定した誘導性能を維持し、摩擦を減らし位置のずれを最小限に抑えます。これにより、工業生産における加工精度の向上と製品の品質の一貫性に寄与しています。
製品はベアリング鋼、合金鋼、青銅などの高品質な材料から製造され、その後熱処理および精密研磨工程が行われます。これらのプロセスは、連続的な高負荷・高速運転条件下でも優れた硬度、強い耐摩耗性、安定した寸法精度を保証します。内面は精密に仕上げられており、滑らかな滑り接触と過酷な環境での長寿命を提供します。
インナーガイドブッシングは、射出成形、プレス金型、ダイカスト金型、プログレッシブ金型、精密機械システムで広く使用されています。また、自動化機器や産業用工具アセンブリにも応用されています。MISUMI、HASCO、DME、DIN、ISOなどの国際規格に対応しており、図面や特別な要件に応じてカスタマイズ可能です。信頼性の高い性能と安定したガイド精度により、型効率の向上とメンテナンスコスト削減に不可欠な要素です。
仕様
| アイテム | 概要 |
|---|---|
| 製品名 | インナーガイドブッシング |
| 素材 | SUJ2、GCr15、SKD11、ブロンズ |
| 硬度 | HRC 58–62 |
| 表面処理 | 精密研削/防錆コーティング |
| 構造タイプ | 内側タイプ/直線タイプ/フランジ付きタイプ |
| 耐性 | 高精度加工標準 |
| 潤滑 | オイル溝/セルフ潤滑はオプション |
| サイズ範囲 | 標準サイズとカスタムサイズの両方が利用可能です |
| 艦歴 | 高負荷時の長サイクル耐久性 |
あなたのニーズに合わせた3つの主要なカスタマイズ要素
さまざまな要件に合わせてカスタマイズ方法を組み合わせること。
精密製造、卓越した品質
強化された内部アライメント制御
金型アセンブリ内で精密な位置調整支援を提供し、部品間の安定した連携を確保し、繰り返される機械的サイクル中の内部偏差を抑えます。
構造適合安定性の向上
一貫した接触フィットを維持し、緩みを最小限に抑え、複雑な金型システムにおける組み立て信頼性を向上させるために厳密な公差で加工されています。
内部摩耗蓄積の減少
最適化された接触ジオメトリにより、ガイド領域内の局所的な摩耗が減少し、連続運転条件下での耐用年数の延長に寄与します。
信頼性の高い負荷分配バランス
内部表面に均等な力の分散は、不均一な応力に対する抵抗性を高め、異なる生産負荷下での安定した運転をサポートします。
洗練されたサービス、短縮された納品時間
設計レビューから納品まで、プロセス全体を通じて専任の一対一フォローアップを提供しています。
コンサルテーション→図面の提供→設計レビューと見積もり、注文処理→→品質検査→適時納品→アフターサービスのフォローアップ
私たちの利点
25年以上のエンジニアリング経験を活かし、カスタマイズされた金型設計や精密加工から本格的な生産まで、堅牢な品質保証システムと積極的な顧客サービスに支えられ、包括的なサービスを提供しています。ISO9001、ISO14001、IATF 16949の認証を受けており、品質、革新、顧客満足の卓越性を常に追求しています。
10万台以上の在庫があり、標準製品は2時間以内に発送可能です。
初期材料検査、製造中検査、最終検査の3段階検査システムを導入します。
大量の在庫と迅速な納品、100%の製品検査で時間通りの納品を保証します。
適用範囲
さまざまな業界で好まれる選択肢です。
FAQ
1. インナーガイドブッシングは何に使われますか?
金型システム内で動く部品を誘導・整列させるために使用され、操作中の正確な内部位置を確保します。
2. 一般的に使われる材料は?
一般的な材料にはベアリング鋼、合金鋼、青銅があり、耐久性、硬度、耐摩耗性が選ばれています。
3. 高速生産環境で使用できるか?
はい、連続的な高速・高サイクル製造条件下での安定した性能を想定して設計されています。
4. 標準的な金型システムと互換性がありますか?
はい、MISUMI、HASCO、DME、DINおよびISO標準の金型ベースに対応しています。
5. カスタマイズオプションはありますか?
はい、カスタムサイズ、図面、材料要件を含むOEMサービスを提供しています。
