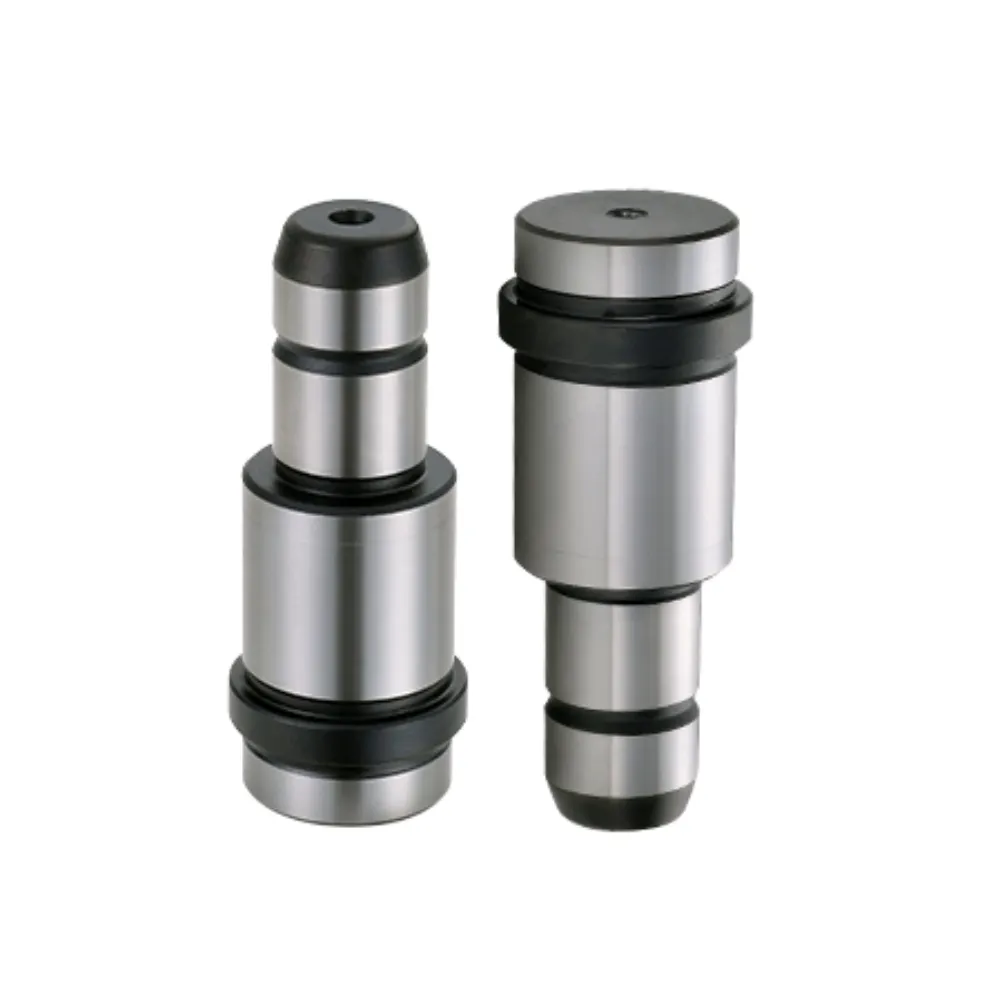

コンパクトな精密金型システム用の小型ガイドピラー

小型ガイドピラーは、設置スペースが限られた精密金型システム向けに設計されたコンパクトな金型アライメント部品です。小型射出成形やマイクロ型組み立てで、可動部品の正確な位置を維持するために広く使用されています。その小型化により、複雑な型構造への柔軟な統合が可能であり、ガイドの安定性を損なうことはありません。硬化鋼で作られており、信頼性の高い機械的強度と安定した性能を確保しています。研磨された表面は、精密製造環境での滑らかな動きと長期的な運用信頼性をサポートします。

超コンパクト構造統合能力: マイクロモールドアセンブリに密着します
精密公差位置の精度制御: 非常に正確なアライメント性能を保証します
低摩擦マイクロモーション動作: 小規模なシステムでのスムーズな動きを提供します
一貫した長期信頼性パフォーマンス: 繰り返しのサイクルでも安定した機能を維持します

はじめに

スモールガイドピラーは、スペースが限られているもののアライメント精度が重要なコンパクトな金型システム向けに精密に設計された金型部品です。これは、移動する型板と固定型板間の安定した位置を確保するために、小型射出成形型や精密ダイアセンブリで一般的に使用されています。コンパクトな設計により、小型金型構造に効率的に収まりつつ、繰り返し生産サイクルを通じて信頼性の高い誘導性能を維持します。

高精度研削による高強度硬化鋼から製造され、小型ガイドピラーは優れた耐摩耗性、剛性、寸法安定性を提供します。その精細な仕上げ面は、結合部品間の摩擦を減らし、連続運転でも滑らかで一貫した動きを保証します。これにより、長期的な信頼性と最小限のメンテナンスを必要とする高精度用途に適しています。

小さなガイドピラーは、特定の型設計要件に合わせて直径、長さ、公差をカスタマイズ可能です。ISO、DIN、JISなどの国際規格に対応しており、OEM仕様に基づいて生産することも可能です。電子部品、医療機器、小型プラスチック部品金型で広く使用されており、現代の精密製造システムにおいて正確なアライメントと信頼性の高い性能を提供します。

仕様

アイテム	概要
製品名	小さなガイドピラー
種類	ミニ/コンパクトガイドポスト
素材	SUJ2 / GCr15 / 100Cr6 / SKD鋼
硬度	HRC 58–62
表面処理	精密研削/熱処理
直線性	≤ 0.005 mm
丸み	≤ 0.003 mm
同心率	≤ 0.01 mm
長さ範囲	30 mm – 300 mm(カスタマイズ可能)
耐性	ISO / DIN標準またはOEM図面

あなたのニーズに合わせた3つの主要なカスタマイズ要素

さまざまな要件に合わせてカスタマイズ方法を組み合わせること。

サイズカスタマイズ

標準サイズは在庫で入手可能で、非標準サイズはご要望に合わせてカスタマイズ可能です。

マテリアルカスタマイズ

私たちは無料の材料選択アドバイスを提供しており、金型部品に最適な材料を選ぶお手伝いをします。

型の組み合わせカスタマイズ

パンチングピンと型は一歩でマッチング・成形されるため、型交換コストを節約できます。

精密製造、卓越した品質

コンパクトスペース利用設計

最適化された構造により、限られた金型スペースでの設置が可能となり、精密なアライメント機能をサポートしつつ、コンパクトで効率的な工具システムの統合性を維持します。

高精度マイクロアライメント

金型部品間の位置を極めて正確に確保し、一貫性を向上させ、小型および精密射出成形の用途におけるずれを減らします。

表面耐久性性能の向上

特殊な硬化処理により表面硬度が向上し、摩耗を減らし、連続的なマイクロスケール運転条件下で安定したガイド機能を維持します。

安定した低負荷運転

軽量な負荷で精密な金型を設計し、滑らかな誘導動作を提供し、高周波生産サイクル中も信頼性の高い性能を維持します。

洗練されたサービス、短縮された納品時間

設計レビューから納品まで、プロセス全体を通じて専任の一対一フォローアップを提供しています。

コンサルテーション→図面の提供→設計レビューと見積もり、注文処理→→品質検査→適時納品→アフターサービスのフォローアップ

お問い合わせ

私たちの利点

25年以上のエンジニアリング経験を活かし、カスタマイズされた金型設計や精密加工から本格的な生産まで、堅牢な品質保証システムと積極的な顧客サービスに支えられ、包括的なサービスを提供しています。ISO9001、ISO14001、IATF 16949の認証を受けており、品質、革新、顧客満足の卓越性を常に追求しています。
