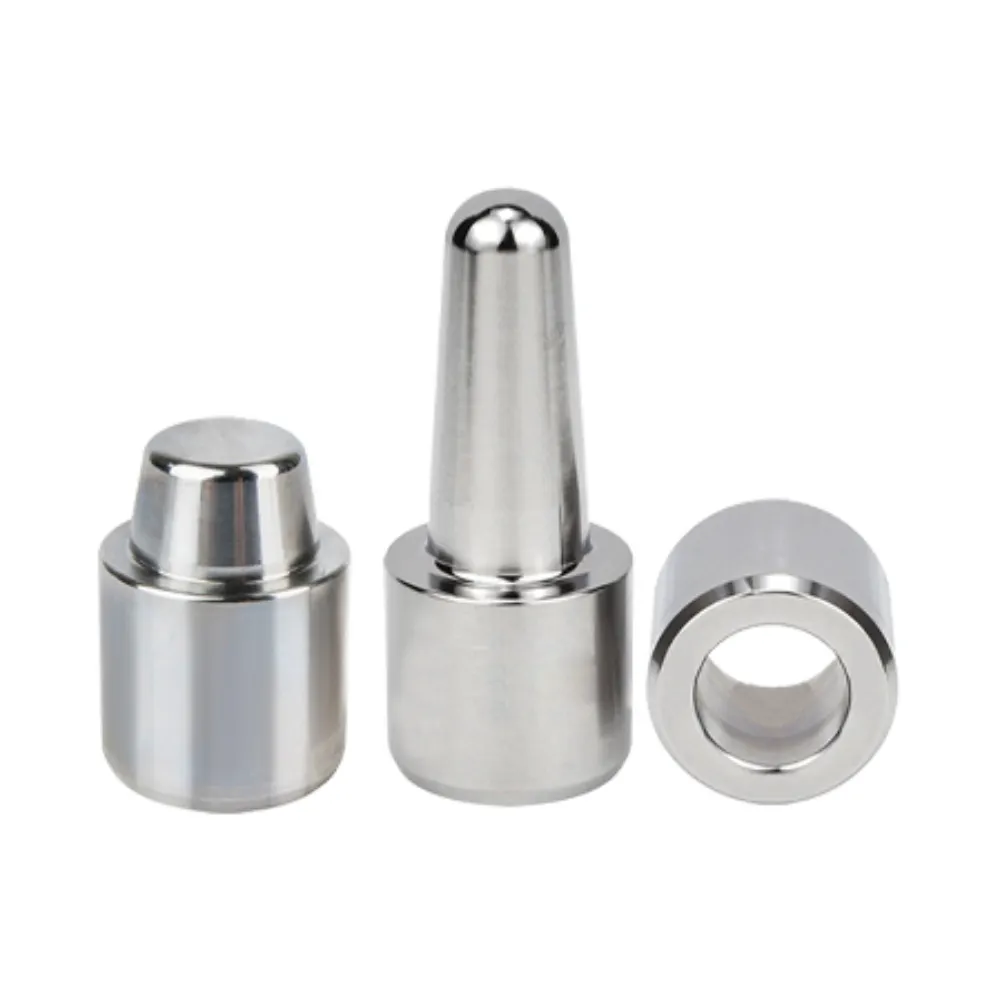

テーパーガイドピラー
テーパーガイドピラーは、テーパー状のガイド構造を通じて、金型システムにおいて信頼性の高いアライメントサポートを提供するよう設計されています。閉じ作業中に金型の半分を正確に配置し、円滑な組み立てと安定した運用性能を実現します。この設計はコンポーネント間の連携を改善し、効率的な生産フローを支援します。安定した誘導特性と耐久性のある構造により、信頼性の高いアライメント、制御された動き挙動、繰り返しの製造作業における長期的な機能的安定性が求められる産業環境に適しています。
- 信頼性の高い初期型の接合:スムーズなスタートアライメントを保証します
- 組立位置精度の向上: フィッティング偏差を低減します
- ガイド面摩耗率の低下:部品寿命を延ばす
- 一貫した生産サイクルの信頼性: 安定運転をサポートします
製品説明
はじめに
テーパーガイドピラーは、型の閉じ時に自己中心位置を確保するためにテーパー状の形状で設計された精密な金型アライメント部品です。これにより、上部と下部の金型が初期段階でスムーズに整列し、ずれを減らし、セットアップ効率を向上させます。この構造により導軌精度が向上し、繰り返しの型作業で安定した性能を確保し、高精度かつ高サイクルの生産環境に適しています。
製品は高品質のベアリング鋼、合金鋼、または硬化工具鋼から製造され、熱処理と精密研削で処理されます。これらの製造プロセスは優れた硬度、強い耐摩耗性、安定した寸法精度を提供します。細かく研磨されたテーパー面により、ガイドブッシングとの滑らかな接合が保証され、信頼性の高い自己調整挙動と連続作業条件下での一貫した誘導性能を実現します。
テーパーガイドピラーは、射出成形ベースシステム、プレスダイアライメント構造、プラスチック金型、ダイキャスト金型、自動車部品製造、電子製品金型、工業用治具などで広く使用されています。特に迅速な金型アライメントと安定した位置決め精度が必要な用途に適しています。MISUMI、HASCO、DME、DIN、ISOなどの国際規格に対応し、図面や特定の技術要件に応じてカスタマイズ可能で、アライメント効率の向上、設置時間の短縮、そして現代の金型製造システムにおける長期的な運用安定性を確保する信頼性の高いソリューションとなっています。
仕様
| アイテム | 概要 |
|---|---|
| 製品名 | テーパーガイドピラー |
| 素材 | SUJ2、GCr15、SKD11、合金鋼 |
| 硬度 | HRC 58–62 |
| 構造タイプ | テーパード/セルフアライミングタイプ |
| 表面仕上げ | 精密グラウンド |
| 機能タイプ | 金型アライメントガイド |
| 耐性 | 高精度規格 |
| サイズ範囲 | 標準サイズとカスタムサイズ |
| 艦歴 | 長周期産業利用 |
あなたのニーズに合わせた3つの主要なカスタマイズ要素
さまざまな要件に合わせてカスタマイズ方法を組み合わせること。
精密製造、卓越した品質
自己中心アライメント関数
テーパージオメトリにより、金型閉鎖時の自動センタリングが可能となり、初期アライメント精度が向上し、生産プロセスでのセットアップ調整の必要性が軽減されます。
金型閉鎖効率の向上
型の半分間の接合をよりスムーズにし、アライメント時間を短縮し、繰り返しの成形サイクルにおける全体的な運用効率を向上させます。
位置誤差率の低減
段階的なテーパー接触により、部品間の初期ミスマッチを最小限に抑え、より正確なアライメントを実現し、高速運転中の偏差を減らします。
構造接触安定性の向上
均一な表面接合により力が均等に分散され、安定した誘導性能を維持し、連続作業条件下での局所的な摩耗が減少します。
洗練されたサービス、短縮された納品時間
設計レビューから納品まで、プロセス全体を通じて専任の一対一フォローアップを提供しています。
コンサルテーション→図面の提供→設計レビューと見積もり、注文処理→→品質検査→適時納品→アフターサービスのフォローアップ
私たちの利点
25年以上のエンジニアリング経験を活かし、カスタマイズされた金型設計や精密加工から本格的な生産まで、堅牢な品質保証システムと積極的な顧客サービスに支えられ、包括的なサービスを提供しています。ISO9001、ISO14001、IATF 16949の認証を受けており、品質、革新、顧客満足の卓越性を常に追求しています。
10万台以上の在庫があり、標準製品は2時間以内に発送可能です。
初期材料検査、製造中検査、最終検査の3段階検査システムを導入します。
大量の在庫と迅速な納品、100%の製品検査で時間通りの納品を保証します。
適用範囲
さまざまな業界で好まれる選択肢です。
FAQ
1. テーパーガイドピラーは何に使われますか?
金型システムでは、閉じる際に上部と下部の型の半分を自己中心的に整列させるために使用されます。
2. テーパー設計はどのように役立つのか?
テーパー構造により、部品を自動的に正しい位置に誘導し、アライメント精度が向上し、セットアップ時間を短縮します。
3. 一般的にどこで適用されているのか?
射出成形、プレス金型、ダイキャスト金型、精密産業用金型システムで広く使用されています。
4. どのような材料が使われているか?
通常、ベアリング鋼または合金鋼から製造され、耐久性と強度を高めるために熱処理と精密な研削が行われます。
5. カスタマイズ可能か?
はい、OEMのカスタマイズは、特定の要件に基づいたサイズ、公差、構造、材料なども可能です。
