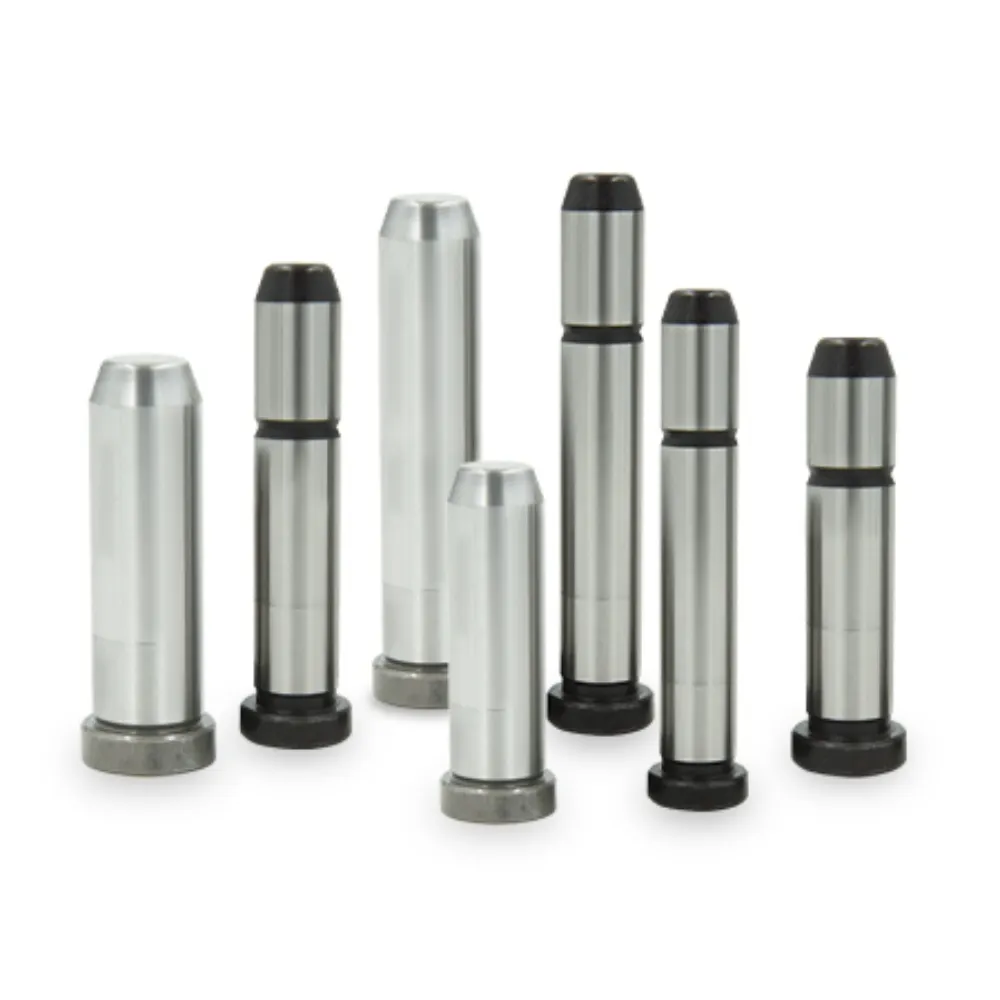

ダイキャスト式斜めガイドピラー
The die casting angled guide pillar is a specialized component used in molds requiring controlled inclined motion. It supports precise guiding for side actions and core pulling systems in die casting equipment. Engineered from hardened steel, it offers strong rigidity and consistent performance under high-pressure operating conditions. Its angled design improves mechanical coordination within complex mold structures. With fine surface finishing, it ensures smooth contact with mating parts and reliable alignment in continuous industrial production environments.
- Precision Angle Path Stability: 運転サイクル中も一定の動きを維持します
- Enhanced Core Pulling Efficiency: 滑らかなサイドアクションのパフォーマンスコントロールを向上させる
- Reduced Mold Wear Impact: 接触面での摩擦損傷を最小限に抑える
- High Strength Load Resistance: 重圧ダイカストシステムをサポート
製品説明
はじめに
The die casting angled guide pillar is a precision-engineered mold component designed to support directional guiding in complex die casting systems. It is specifically used in molds that require inclined or non-linear movement, ensuring accurate alignment between moving parts during opening and closing operations. This structure is essential for core-pulling and side-action mechanisms commonly found in advanced die casting applications.
Manufactured from high-strength hardened alloy steel, the angled guide pillar provides excellent durability and resistance to wear under high pressure and continuous operation. Its precision-ground surface reduces friction and ensures smooth interaction with guide components, helping maintain stable performance even in demanding production environments. The optimized angled design improves motion control and reduces mechanical stress on mold assemblies.
This component can be customized in angle, 長さ, 直径, and tolerance to meet different tooling requirements. It is compatible with international mold standards such as ISO and DIN, また、OEM図面に基づいて生産することも可能です. Widely used in automotive parts manufacturing, aluminum and zinc die casting, and precision industrial tooling, the die casting angled guide pillar delivers reliable alignment and long-lasting performance in modern production systems.
仕様
| アイテム | 概要 |
|---|---|
| 製品名 | ダイキャスト式斜めガイドピラー |
| 種類 | 傾斜/斜めガイドポスト |
| 素材 | SUJ2 / GCr15 / 100Cr6 / SKD鋼 |
| 硬度 | HRC 58–62 |
| 表面処理 | 精密研削/熱処理 |
| 角度範囲 | 習慣 (commonly 10°–45°) |
| 直線性 | ≤ 0.005mm |
| 丸み | ≤ 0.003mm |
| 長さ範囲 | 100 mm – 800 mm (カスタマイズ可能) |
| 耐性 | ISO / DIN規格またはOEM |
3つの主要なカスタマイズ要素, あなたのニーズに合わせた
異なるカスタマイズ方法を組み合わせて、さまざまな要件に合わせること.
精密製造, 優れた品質
最適化された角動制御
The angled structure enables precise directional movement, ensuring accurate coordination between core pulling components and improving mold synchronization during complex die casting cycles.
構造荷重バランスの改善
Force is distributed more evenly along the inclined guide path, reducing stress concentration and enhancing overall stability of high-pressure die casting mold assemblies.
高精度組立フィット
Machined with tight tolerances, the guide pillar ensures accurate matching with corresponding components, minimizing deviation and maintaining consistent mold positioning accuracy.
拡張性能信頼性
Heat-treated alloy steel construction provides strong fatigue resistance, ensuring dependable operation and stable guiding performance under long-term continuous industrial production conditions.
洗練されたサービス, 配達時間短縮
設計レビューから納品まで, プロセス全体を通じて、専任の個別フォローアップを提供しています.
コンサルテーション→図面の提供→デザインレビュー & 見積もり→注文処理→品質検査→時間通りの納品→アフターフォローアップ
私たちの利点
25年以上のエンジニアリング経験に裏付けられています, 当社のチームは、カスタマイズされた金型設計や精密加工から本格的な生産まで、堅牢な品質保証システムと積極的な顧客サービスに支えられ、包括的なサービスを提供しています. ISO9001認定, ISO14001, IATF 16949, 私たちは常に品質の卓越性を追求しています, イノベーション, そして顧客満足度.
100人以上,000 在庫車両, 標準製品には2時間以内の配送が可能です.
三段階検査システムの導入—初期材料検査, 進行中検査, および最終検査.
大量の在庫と迅速な納品, 100%の製品検査による期限内納品の確保.
適用範囲
さまざまな業界で好まれる選択肢.
FAQ
Q1: What is a die casting angled guide pillar used for?
It is used in die casting molds to guide inclined movement, especially in core pulling and side-action mechanisms.
Q2: 一般的に使われる材料?
通常、GCr15のような硬化合金鋼で作られています, SUJ2, または高強度と耐摩耗性のために100Cr6.
Q3: Can the angle be customized?
はい, the angle can be customized according to mold design requirements, usually ranging from 10° to 45° or as needed.
Q4: 標準的な金型システムと互換性がありますか??
はい, it can be manufactured according to ISO, 出発, and JIS standards and is compatible with most international die casting systems.
Q5: What industries use angled guide pillars?
自動車部品で広く使用されています, aluminum and zinc die casting, 精密金型, and industrial manufacturing applications.
