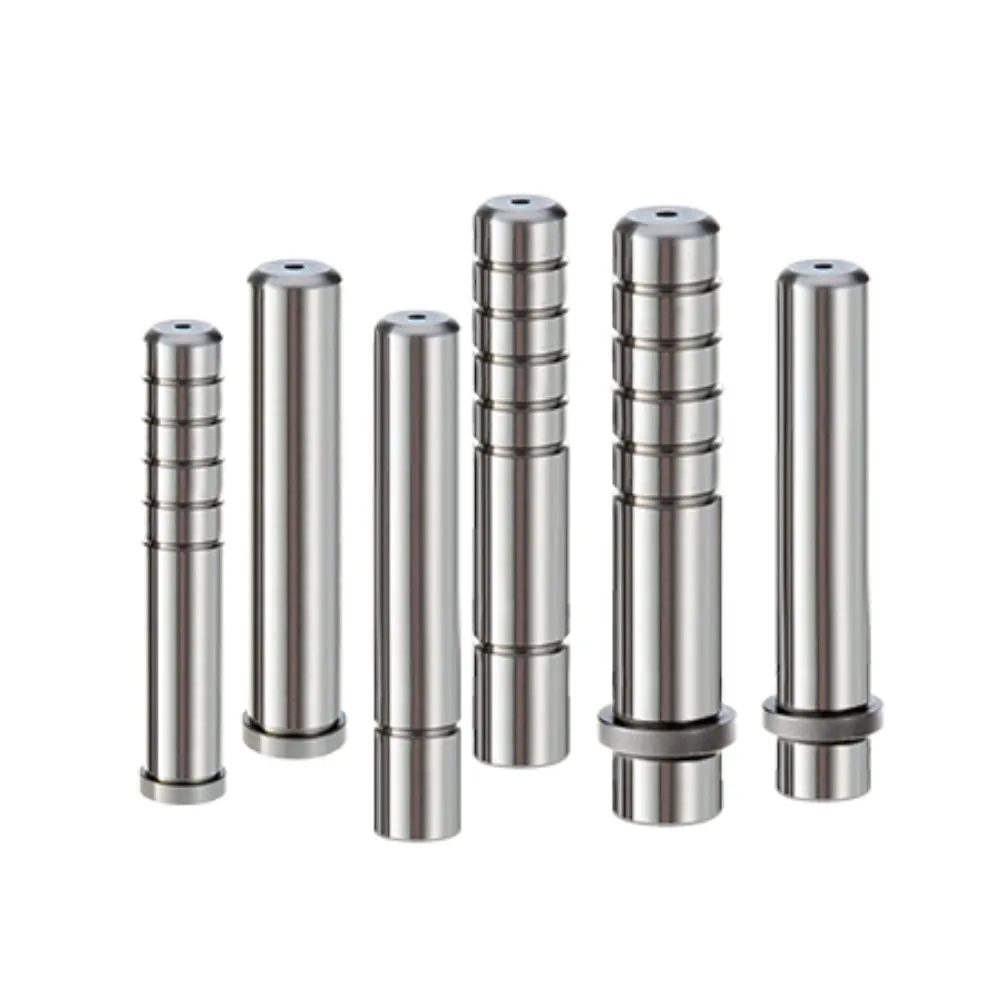

エジェクタープレートガイドピラー
The ejector plate guide pillar is a key positioning element used in mold ejection systems to maintain controlled movement of ejector components. It ensures accurate alignment between moving plates during each molding cycle, supporting stable operation in injection molding equipment. Made from heat-treated alloy steel, it provides reliable structural strength and consistent performance under repeated stress. Its precision-finished surface helps reduce friction and supports efficient operation in automated industrial production environments requiring long-term stability.
- Precise Vertical Movement Guidance System: エジェクタープレートの軌道制御を安定させる
- High Structural Rigidity Performance: 継続的な作戦負荷下でも強度を維持
- Minimized Friction Contact Interface: 繰り返しの型取りサイクル中の摩耗を減らします
- Consistent Long Term Alignment: 時間をかけて安定した位置測定精度を保証します
製品説明
はじめに
The ejector plate guide pillar is a precision-engineered mold component used to ensure accurate alignment and controlled movement of ejector and stripper plates in injection molding systems. It plays a key role in maintaining stability during mold opening and closing cycles, helping the ejector mechanism operate smoothly and consistently. This makes it an essential part of high-precision mold assemblies used in modern manufacturing environments.
Manufactured from hardened alloy steel with fine grinding processes, the ejector plate guide pillar offers excellent strength, 耐摩耗性, および次元安定性. Its smooth surface reduces friction between moving components, minimizing mechanical wear and improving the efficiency of mold operation. The robust structure ensures reliable performance even under high-speed and high-load production conditions, making it suitable for continuous industrial use.
The ejector plate guide pillar can be customized in diameter, 長さ, 特定の金型設計要件を満たすための許容差. ISOなどの国際規格と互換性があります, 出発, そしてJIS, また、OEM図面に基づいて生産することも可能です. Widely used in injection molds, automotive plastic parts, 精密産業用工具システム, it provides stable guiding performance and long service life in demanding production applications.
仕様
| アイテム | 概要 |
|---|---|
| 製品名 | エジェクタープレートガイドピラー |
| 種類 | カビガイドポスト |
| 素材 | SUJ2 / GCr15 / 100Cr6 / SKD鋼 |
| 硬度 | HRC 58–62 |
| 表面処理 | 精密研削/熱処理 |
| 直線性 | ≤ 0.005mm |
| 丸み | ≤ 0.003mm |
| 同心率 | ≤ 0.01 mm |
| 長さ範囲 | 100 mm – 1000 mm (カスタマイズ可能) |
| 耐性 | ISO / DIN標準またはOEM図面 |
3つの主要なカスタマイズ要素, あなたのニーズに合わせた
異なるカスタマイズ方法を組み合わせて、さまざまな要件に合わせること.
精密製造, 優れた品質
安定射出アライメント制御
Ensures accurate positioning of ejector plates throughout mold cycles, maintaining consistent movement accuracy and reducing misalignment risks during repeated high-speed injection molding operations.
機械的荷重配分の改善
Evenly distributes operational forces across guiding surfaces, reducing localized stress concentration and enhancing structural stability under continuous mold working conditions.
強化された表面摩耗保護
Precision grinding and heat treatment improve surface hardness, reducing abrasion damage and maintaining long-term durability in high-friction mold environments.
最適化された金型操作効率
Supports smoother ejector plate movement, reducing resistance and helping shorten cycle time in automated injection molding production systems.
洗練されたサービス, 配達時間短縮
設計レビューから納品まで, プロセス全体を通じて、専任の個別フォローアップを提供しています.
コンサルテーション→図面の提供→デザインレビュー & 見積もり→注文処理→品質検査→時間通りの納品→アフターフォローアップ
私たちの利点
25年以上のエンジニアリング経験に裏付けられています, 当社のチームは、カスタマイズされた金型設計や精密加工から本格的な生産まで、堅牢な品質保証システムと積極的な顧客サービスに支えられ、包括的なサービスを提供しています. ISO9001認定, ISO14001, IATF 16949, 私たちは常に品質の卓越性を追求しています, イノベーション, そして顧客満足度.
100人以上,000 在庫車両, 標準製品には2時間以内の配送が可能です.
三段階検査システムの導入—初期材料検査, 進行中検査, および最終検査.
大量の在庫と迅速な納品, 100%の製品検査による期限内納品の確保.
適用範囲
さまざまな業界で好まれる選択肢.
FAQ
Q1: What is an ejector plate guide pillar used for?
It is used to guide and support ejector plates in injection molds, ensuring precise and stable movement during mold opening and closing.
Q2: この製品に使われる材料は何でしょうか?
通常、GCr15のような硬化鋼で作られます, SUJ2, または100Cr6, offering high strength and wear resistance.
Q3: カスタマイズは可能でしょうか?
はい, 直径, 長さ, 耐性, and surface treatment can be customized according to different mold design requirements.
Q4: Is it compatible with international standards?
はい, ISOと互換性があります, 出発, and JIS standards and can match most global mold base systems.
Q5: 一般的に使われる場所?
It is widely used in injection molding, 自動車部品の生産, 精密金型, および産業オートメーションシステム.
