製品説明
はじめに

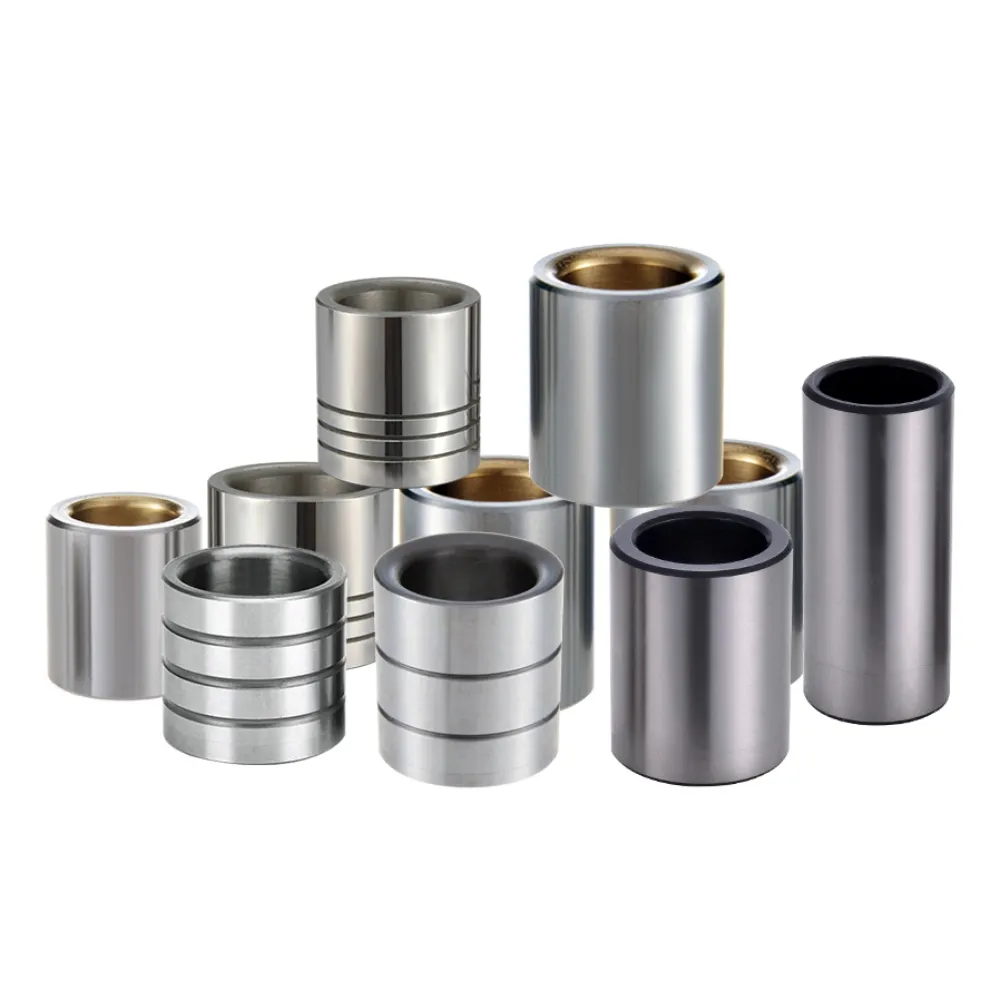

精密ガイドスリーブは、プレス金型、射出成形、産業用金型システムにおいて正確な位置決めと安定した直線移動を確保するために設計された高精度な金型アライメント部品です。ガイドピラーやガイドロッドと組み合わせて、金型部品間の一貫した整列を維持し、機械的ずれを減らし、全体の生産精度を向上させます。信頼性と再現性が重要な精密製造環境で広く使用されています。
高品質のベアリング鋼または硬化工具鋼から製造されるプレシジョンガイドスリーブは、優れた耐摩耗性、構造強度、そして長い耐用年数を提供します。高度なCNC加工、精密な内部研削、熱処理プロセスにより、最大±0.002mmまでの厳密な寸法公差が保証されています。精細に仕上げられた内面は摩擦を減らし、滑らかなスライド運動を可能にし、高速かつ連続運転条件下でも安定した性能を維持します。
精密ガイドスリーブは、自動車金型、電子機器製造、家庭用電化金型、プログレッシブダイシステム、精密ハードウェア製造などで広く適用されています。標準型からカスタム型まで幅広く産業用用途に対応しています。内径、外径、長さ、潤滑溝、材料選択などの柔軟なカスタマイズオプションにより、多様な工学要件に対応し、厳しい生産環境での信頼性を保証できます。
仕様
| アイテム | 概要 |
|---|---|
| 製品名 | プレシジョンガイドスリーブ |
| 素材 | ベアリング鋼/硬化工具鋼 |
| 硬度 | HRC 58–62 |
| 耐性 | ±0.002 mm |
| 内径 | 標準またはカスタマイズ |
| 外径 | 標準またはカスタマイズ |
| 長さ | カスタム |
| 表面仕上げ | 精密研磨/研磨 |
| 潤滑タイプ | オイル溝はオプション |
| 製造工程 | CNC加工 研削熱処理 |
| カスタマイズ | OEM/ODM対応 |
あなたのニーズに合わせた3つの主要なカスタマイズ要素
さまざまな要件に合わせてカスタマイズ方法を組み合わせること。
精密製造、卓越した品質
高精度な位置測定
精密ガイドスリーブは、ガイド部品間の正確な位置合わせを確保し、高速プレスや射出成形作業中の金型位置の安定と偏差の低減を実現します。
滑らかなスライド性能
精細に磨かれた内面は摩擦を減らし、滑らかな直線的な動きを可能にし、連続生産環境での全体的な運用効率を向上させます。
優れた耐久性
硬化鋼材から製造され、摩耗や変形に強い耐性を持ち、重労働用途でも長寿命を維持します。
安定した荷重容量
要求の高い用途向けに設計されており、高圧や繰り返しサイクル下でも構造的な強度を維持し、複雑な型システムでも信頼性の高い性能を保証します。
洗練されたサービス、短縮された納品時間
設計レビューから納品まで、プロセス全体を通じて専任の一対一フォローアップを提供しています。
コンサルテーション→図面の提供→設計レビューと見積もり、注文処理→→品質検査→適時納品→アフターサービスのフォローアップ
私たちの利点
25年以上のエンジニアリング経験を活かし、カスタマイズされた金型設計や精密加工から本格的な生産まで、堅牢な品質保証システムと積極的な顧客サービスに支えられ、包括的なサービスを提供しています。ISO9001、ISO14001、IATF 16949の認証を受けており、品質、革新、顧客満足の卓越性を常に追求しています。
10万台以上の在庫があり、標準製品は2時間以内に発送可能です。
初期材料検査、製造中検査、最終検査の3段階検査システムを導入します。
大量の在庫と迅速な納品、100%の製品検査で時間通りの納品を保証します。
適用範囲
さまざまな業界で好まれる選択肢です。
