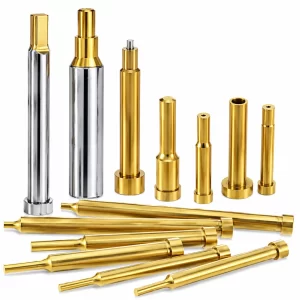

高速鋼パンチ |ダイシステム用の精密工具

高速鋼パンチは、効率的な金属プレス打ちおよび成形作業のために設計された耐久性のある金型部品です。高速生産環境において安定した切削性能を提供します。高品質のHSS素材から製造されており、信頼性の高い強度と耐摩耗性を確保しています。産業用途に適しており、安定した出力品質、向上した処理効率、長期的な運用安定性をサポートします。

熱安定性: 連続的な熱負荷下でも性能を維持します。
エッジ保持: 長時間使うとシャープネスが切れ続けます。
破壊抵抗性: ストレス下での破損リスクを減らします。
制作の一貫性: 大量スタンピングの均一な結果を保証します。

はじめに

高速鋼パンチは、プレス金型、段階的金型、金属成形システムで広く使用されている精密設計の金型部品です。高速パンチング、ピアシング、成形作業に対応しており、優れた硬度、靭性、切削安定性が求められます。SKH51、SKH9などのプレミアムHSS素材および同等グレードから製造されており、厳しい工業生産環境での信頼性を確保しています。

高度なCNC加工、精密研削、EDM加工、真空熱処理により、高速鋼パンチは最大±0.002mmの高精度寸法精度を実現しています。優れた耐熱性により、連続的な高速プレス下でも安定した動作が可能であり、最適化された切削形状により摩耗を減らし、工具全体の効率を向上させます。材料構造は、長期的な耐久性のために硬度と靭性のバランスの取れたバランスを提供します。

高速鋼パンチは自動車製造、電子機器、コネクター、端子、家庭用電化製品、精密ハードウェア産業で広く使用されています。プログレッシブダイシステムや、安定した品質が求められる大量生産ラインに適しています。直径、長さ、ヘッド設計、TiNやTiCNなどの表面コーティングなどのカスタム仕様が、特定の工学要件を満たすために用意されています。この柔軟性により、OEMの金型、非標準の金型、精密金属成形の用途において信頼性の高いソリューションとなっています。

仕様

アイテム	概要
製品名	高速鋼パンチ
素材	HSS(SKH51 / SKH9 / 同等モデル)
硬度	HRC 58–66
耐性	±0.002 mm
直径範囲	カスタム
長さ範囲	カスタム
表面仕上げ	精密グラウンド
熱処理	真空熱処理
製造工程	CNC加工削削EDM
カスタマイズ	OEM/ODM対応

あなたのニーズに合わせた3つの主要なカスタマイズ要素

さまざまな要件に合わせてカスタマイズ方法を組み合わせること。

サイズカスタマイズ

標準サイズは在庫で入手可能で、非標準サイズはご要望に合わせてカスタマイズ可能です。

マテリアルカスタマイズ

私たちは無料の材料選択アドバイスを提供しており、金型部品に最適な材料を選ぶお手伝いをします。

型の組み合わせカスタマイズ

パンチングピンと型は一歩でマッチング・成形されるため、型交換コストを節約できます。

精密製造、卓越した品質

優れた耐熱性

高速鋼パンチは連続プレス時に発生する高温条件下でも安定した硬度を維持し、急速な材料劣化なしに高速生産環境での安定した切削性能を保証します。

優れた耐摩耗性

プレミアムHSS素材で作られており、研磨摩耗に強く、工具寿命を延ばし、長期の金属成形やパンチング作業中に鋭い切削刃を維持します。

高衝撃靭性

バランスの取れた材料構造は衝撃荷重に対して強い抵抗力を提供し、繰り返しの高圧プレスサイクルでのひび割れや欠けのリスクを低減します。

安定次元精度

精密加工と熱処理により厳密な公差を確保し、大量生産用途において一貫した性能と信頼性の高い部品品質を実現します。

洗練されたサービス、短縮された納品時間

設計レビューから納品まで、プロセス全体を通じて専任の一対一フォローアップを提供しています。

コンサルテーション→図面の提供→設計レビューと見積もり、注文処理→→品質検査→適時納品→アフターサービスのフォローアップ

お問い合わせ

私たちの利点

25年以上のエンジニアリング経験を活かし、カスタマイズされた金型設計や精密加工から本格的な生産まで、堅牢な品質保証システムと積極的な顧客サービスに支えられ、包括的なサービスを提供しています。ISO9001、ISO14001、IATF 16949の認証を受けており、品質、革新、顧客満足の卓越性を常に追求しています。
