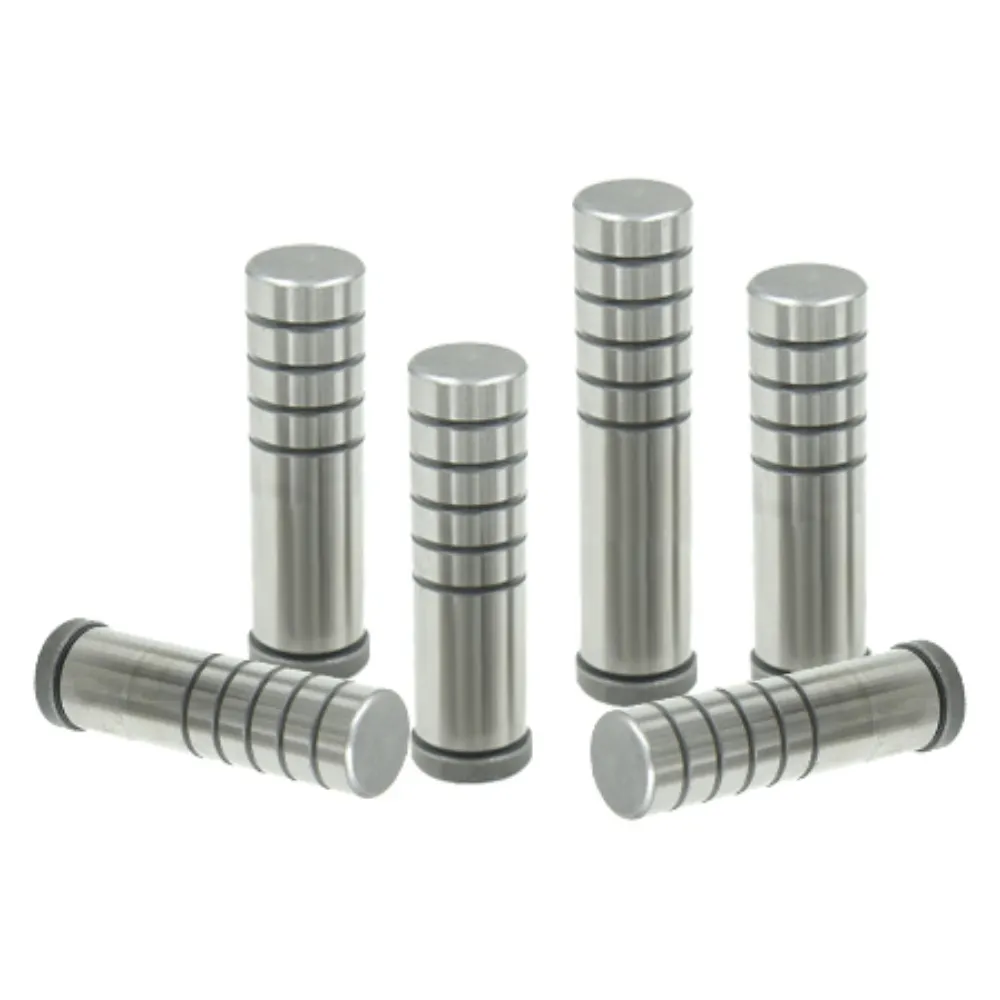

プレスフィットガイドピラー
The press fit guide pillar is a precision-aligned mold element installed through interference fitting to achieve firm positioning inside the mold base. It provides reliable guidance for moving mold sections while maintaining structural stability during continuous operation. Made from hardened alloy steel, it delivers strong mechanical strength and consistent dimensional accuracy. Its precision-machined surface supports smooth interaction with guide components, making it suitable for demanding manufacturing environments that require stable and repeatable mold performance.
- Permanent Mold Base Integration Strength: 長期的な固定位置の安定性を保証します
- High Installation Accuracy Control: 正確な押し込みアライメント結果を保証します
- Enhanced Load Bearing Capacity: 重負荷の工業用成形作業を支援
- Reduced Component Assembly Complexity: 型の製造とメンテナンスを簡素化します
製品説明
はじめに
The press fit guide pillar is a precision mold component designed for interference fit installation within mold bases. It is securely mounted by pressing into pre-machined holes, ensuring a firm and stable connection without the need for additional fixing elements. This structure provides accurate alignment between mold plates and supports smooth guiding performance during repeated production cycles in industrial applications.
Manufactured from high-quality hardened steel, the press fit guide pillar offers excellent strength, 次元安定性, 耐摩耗性. Its finely ground surface ensures low friction during operation, reducing mechanical resistance and improving overall mold efficiency. The rigid installation method enhances structural integrity, making it suitable for high-load and high-speed production environments where precision is critical.
The press fit guide pillar can be customized in diameter, 長さ, 特定の金型設計要件を満たすための許容差. ISOなどの国際規格と互換性があります, 出発, そしてJIS, また、OEM図面に基づいて生産することも可能です. Widely used in injection molding, これに押印を押している, 鋳造型, and automated production systems, it delivers reliable alignment performance and long service life in demanding industrial tooling applications.
仕様
| アイテム | 概要 |
|---|---|
| 製品名 | プレスフィットガイドピラー |
| 設置タイプ | 干渉フィット/プレスイン |
| 素材 | SUJ2 / GCr15 / 100Cr6 / SKD鋼 |
| 硬度 | HRC 58–62 |
| 表面処理 | 精密研削/熱処理 |
| 直線性 | ≤ 0.005mm |
| 丸み | ≤ 0.003mm |
| 同心率 | ≤ 0.01 mm |
| 長さ範囲 | 100 mm – 1000 mm (カスタマイズ可能) |
| 耐性 | ISO / DIN標準またはOEM図面 |
